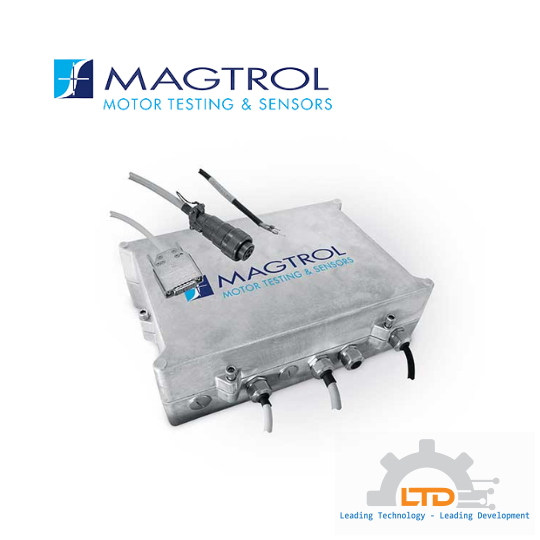

DES 410/111 Magtrol POWER SUPPLIES

Lượt xem:
72
Giá:
Liên hệ

Model: 234-410-000-111
DES 410/111 KIT FOR DYNO 2.7 & 43
POWER SUPPLIES

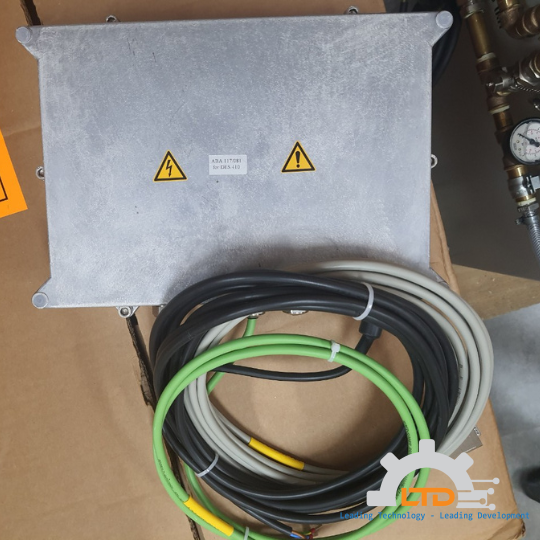

Kit dynamometer excitation supply for series 2.7
and 43 dynamometer, in aluminium housing,
with 5m cable between DES410 and DSP6001/7000
and 1.5m cable between DES410 and dyno

thông tin sản phẩm
Bình luận

Mô tả Sản phẩm

Bộ nguồn DES 410/111 được thiết kế đặc biệt cho toàn bộ dải máy đo lực phanh Eddy-current và Powder của Magtrol với mục tiêu thiết kế là cung cấp thời gian phản hồi tốt nhất. Bộ nguồn DES 410/111 được đóng gói trong một vỏ công nghiệp làm bằng nhôm đúc. Điều này cung cấp sự bảo vệ vượt trội chống lại các bức xạ phát ra để tránh bất kỳ sự gián đoạn nào đối với các mô-đun điện tử xung quanh. Vỏ này phải được lắp đặt trực tiếp trên bàn thử nghiệm, bên cạnh phanh, càng gần càng tốt.

Bộ nguồn DES 410/111 có thể được điều khiển bằng tín hiệu số và điểm đặt tương tự từ các thiết bị điện tử ngoại vi. Bộ điều khiển máy đo lực DSP7010 đã được thiết kế để hoạt động với DES series.

Điều khiển

Bộ nguồn DES 410/111 có thể được bật bằng điều khiển từ xa. Tín hiệu STAND-BY cho phép dòng điện đầu ra được cung cấp. Dòng điện kích thích này được điều khiển bằng một điểm đặt trong khoảng 0-10 V DC. Giá trị danh định của dòng điện kích thích được đặt bằng các điện trở bên trong. Có hai đầu ra rời rạc cho cảnh báo (thu hở). Đầu tiên là “Cảnh báo Nhiệt độ”. Nó sẽ chỉ ra nếu nước làm mát của máy đo lực hoặc nhiệt độ bên trong của dòng DES vượt quá giới hạn. Thứ hai là “Cảnh báo Điện”. Nó xảy ra khi phát hiện quá dòng hoặc ngắn mạch. Dòng điện đầu ra ngay lập tức bị tắt và khóa trong khi Rơ-le Cảnh báo Chung được đặt ở vị trí Cảnh báo của nó. Một trạng thái thấp trong 200 ms của tín hiệu Stand-by sẽ đặt lại khóa.

Đối với các ứng dụng với máy đo lực TANDEM, các đơn vị của DES cũng điều khiển nguồn điện của ly hợp điện từ.

Điện áp Cung cấp

Điện áp cung cấp chính của dòng DES nằm trong khoảng 115/230 VAC – 50/60 Hz. Không cần lựa chọn.

Nguồn điện DES 410 có tính năng cách ly điện giữa mạch chính và nguồn điện của máy đo lực.

DES 411 không có sự cách ly điện.

Vì lý do an toàn, vỏ DES phải được nối đất và việc sử dụng bộ ngắt mạch dòng điện lỗi đất được khuyến nghị.

Specifications

MODEL	DES 410	DES 411
For use with the dynamometer model	WB / PB 2.7 and 43	WB / PB 65, 115 and 15
NETWORK SUPPLY
Voltage	115 VAC / 230 VAC ±15 %
Frequency	50 Hz / 60 Hz
Fuse	T1A or T2A depending on the brake(s) 115 VAC / 230 VAC	T2A to T12A depending on the brake(s) 115 VAC / 230 VAC
Maximum current	1 A + clutch	3 A + clutch / 230 VAC 6 A + clutch / 115 VAC
ELECTROMAGNETIC CLUTCH SUPPLY
Voltage	115 VAC / 230 VAC	115 VAC / 230 VAC
Current	1 A	1 A
SUPPLY FOR EXTERNAL USE
Voltage	+24 VDC ±5 %
Maximum Current	300 mA
SELECTION OF NOMINAL CURRENT
(Selected by resistors)	0.5 / 1 / 1.5 / 2 A	2.5 / 4 / 5 / 7.5 / 10 / 12 A
EXCITATION SET-POINT
Voltage	0 to 10 VDC
Impedance	> 50 kOhm
DIGITAL INPUTS (GALVANICALLY INSULATED)
Remote Control of the Network Input (PSC)	Relay coil by +24 VDC / 30 mA
Control of the Electromagnetic Clutch	Optocoupler activated by +24 VDC / 2.5 mA
Stand-by (enable)	Optocoupler activated by either +24 VDC or +12VDC / 2.5 mA max
DIGITAL OUTPUTS (GALVANICALLY INSULATED)
Temperature Alarms	2 open collector outputs Umax = 40 V, Imax = 3 mA
Electrical Alarm	2 open collector outputs Umax = 40 V, Imax = 3 mA
GENERAL ALARM
Relay Contact	2 A / 30 VDC
ENVIRONMENTAL CHARACTERISTICS
Operating Temperature	0°C to +50°C
Storage Temperature	-20°C to +70°C
Humidity	0 to 90% as per DIN 40040
Protection Class	IP 66
Assembly	The housing must be electrically and thermally coupled to the metal frame of the test bench to allow heat dissipation.
MECHANICAL CHARACTERISTICS
Housing	Extruded cast aluminium
Weight (without cable)	5.2 kg; 11.5 lb
Weight (with integrated cable)	6.2 kg; 13.7 lb
