• Ứng dụng "Kiểm tra 3D các bảng mạch in chưa lắp ráp"

Cảm biến chụp nhanh surfaceCONTROL 3D 3500 có độ chính xác cao được sử dụng để kiểm tra quang học tự động về hình học, hình dạng và bề mặt trên các bề mặt phản xạ khuếch tán. SurfaceCONTROL 3D 3500 được đặc trưng bởi thiết kế nhỏ gọn và độ chính xác đo lường cao kết hợp với xử lý dữ liệu tốc độ cao. Với khả năng lặp lại trục z lên đến 0,25 µm, cảm biến này thiết lập các tiêu chuẩn mới trong công nghệ đo lường 3D trực tuyến có độ chính xác cao. Nó phát hiện đáng tin cậy các độ lệch phẳng và chênh lệch chiều cao nhỏ nhất. Hai mô hình bao gồm các trường đo khác nhau.

Các hệ thống kiểm tra thông thường như kính hiển vi đo lường không phù hợp để làm giải pháp nội tuyến tự động vì quá trình kiểm tra mất nhiều thời gian và các kính hiển vi này rất đắt tiền. Do đó, cảm biến 3D từ Micro-Epsilon được sử dụng để cho phép kiểm tra nội tuyến hoàn toàn tự động các chất nền.

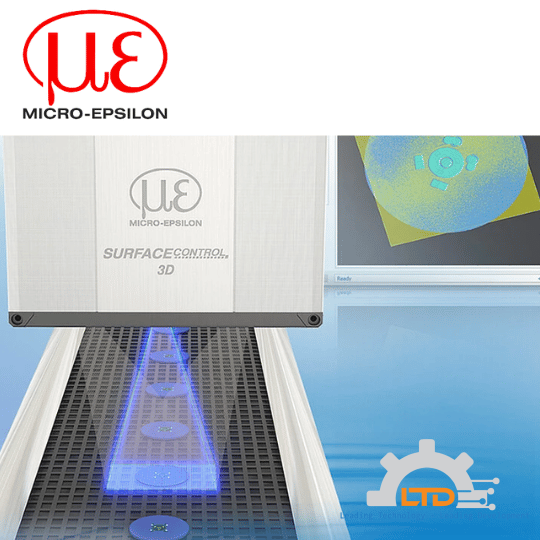

Cảm biến chụp nhanh 3D độ chính xác cao surfaceCONTROL 3D 3510 đo trực tiếp trên dây chuyền sản xuất trên bề mặt mờ của chất nền. Khoảng cách làm việc là 120 đến 140 mm. Các giá trị đo được ghi lại được tính toán trong cảm biến và xuất ra máy tính bên ngoài thông qua giao diện Gigabit Ethernet tích hợp. Có thể xử lý, đánh giá và ghi nhật ký dữ liệu 3D thêm nữa bằng phần mềm 3DInspect mạnh mẽ.

Đặc trưng

1. Ảnh chụp nhanh chính xác đến từng micromet với trường đo rộng
2. Đo 3D nhanh từ 0,2 giây
3. Độ chính xác cao nhất lên đến 0,25 μm
4. Giao diện kỹ thuật số (tích hợp): GigE Vision / GenICam
5. Thiết kế cảm biến mỏng và nhỏ gọn
6. Lên đến 2,2 triệu điểm 3D/giây
7. Giao diện kỹ thuật số (qua Cổng 2D/3D): PROFINET / EtherCAT / EtherNet/IP*
8. Đầu vào/đầu ra kỹ thuật số: 4 đầu vào/đầu ra kỹ thuật số có thể thiết lập các thông số (cho kích hoạt bên ngoài, điều khiển cảm biến, đầu ra trạng thái cảm biến)
